搭建精美强大Grafana监控系统

随着剁手越来越畅快.手里积攒的小鸡也越来越多了.那今天就讲解一下怎么样搭建一个美轮美奂的基于Grafana+influxDb+Colletcd的监控系统.感谢开源世界!

更新记录

2018.08.10:根据collectd-core的最新安装情况修改了一下配置文件的描述
2018.08.06:更改了初始命令.使用了更加官方的配置文件生成方式.
2018.04.05:改动了一下文档.改进了collect的的安装命令以及配置文件.安装更少的核心以及必备依赖即可.注意collectd的gpg提供有问题.暂时没有找到正确的.所以更新的时候要加上--force-yes进行更新.
2017.12.20:修改了获取InfluxDB容器名称的命令.更直观简单
2017.12.3:修改了InfluxDB的启动参数.让暴露端口更少.更安全
2017.10.1:增加了网络拓扑部分.

效果截图

网络拓扑

准备

VPS需要先安装好docker-ce
HyperApp
一个已经解析正确的域名（ping验证）
耐心.仔细.认真

监控端部署

首先执行命令

mkdir -p /root/monitor/{collectd,grafana,influxdb,influxdb/{conf,db,monitor}}
curl -ksSL raw.githubusercontent.com/collectd/collectd/master/src/types.db > /root/monitor/collectd/types.db
docker run --rm -it influxdb:alpine influxd config > /root/monitor/influxdb/conf/influxdb.conf

然后使用你喜欢的文本编辑器vim/nano对/root/monitor/influxdb/conf/influxdb.conf进行编辑.找到[[collectd]]配置项.并把enabled = false更改为enabled = true.保存即可
执行完这些命令会在/root目录下生成我们所需要的一些文件和目录.

其次部署安装InfluxDB

转到商店页面.找到Docker Image然后选择服务器并且保存进入配置界面
请完全按照下图配置进行填写！
保存并且进行安装.

应用设置名称	内容
Image	influxdb:alpine
Options	-p 25826:25826/udp -v /root/monitor/influxdb/conf/influxdb.conf:/etc/influxdb/influxdb.conf:ro -v /root/monitor/influxdb/db:/var/lib/influxdb -v /root/monitor/collectd/types.db:/usr/share/collectd/types.db
Command	-config /etc/influxdb/influxdb.conf
Args
Nginx设置名称	InfluxDB不需要nginx分流.请留空并隐藏设置

部署collectd并且把数据传给InfluxDB

这里我只讲Debian 8的安装办法.除此之外请自行Google搜索collectd安装办法
执行以下命令更新源并安装collectd

echo -e "deb http://pkg.ci.collectd.org/deb jessie collectd-5.7 \n" >> /etc/apt/sources.list.d/collectd.list
apt-get update && apt-get install collectd-core liboping-dev -y --force-yes

自行修改下列内容然后创建并添加内容到/etc/collectd/collectd.conf里面.ping这个模块里面的目标地址可以自行添加到/etc/hosts里面.完成之后执行systemctl restart collectd重启collectd.启动collectd报错请检查编辑器是否修改了配置导致错误

Hostname "被监控节点的名称,可以自定义"
FQDNLookup false
BaseDir "/var/lib/collectd"
PluginDir "/usr/lib/collectd"
TypesDB "/usr/share/collectd/types.db"
Interval 10
LoadPlugin cpu
LoadPlugin df
LoadPlugin disk
LoadPlugin interface
LoadPlugin memory
LoadPlugin network
LoadPlugin ping
LoadPlugin swap
<LoadPlugin load>
  Globals false
</LoadPlugin>
<Plugin cpu>
    ReportByCpu true
    ReportByState true
    ValuesPercentage true
</Plugin>
<Plugin df>
    FSType rootfs
    FSType sysfs
    FSType proc
    FSType devtmpfs
    FSType devpts
    FSType tmpfs
    FSType fusectl
    FSType cgroup
    IgnoreSelected true
    ValuesAbsolute true
    ValuesPercentage false
</Plugin>
<Plugin memory>
    ValuesAbsolute false
    ValuesPercentage true
</Plugin>
<Plugin load>
  ReportRelative false
</Plugin>
<Plugin network>
    Server "influxdb所在服务器地址可用域名" "25826"
</Plugin>
<Plugin ping>
    Host "想要在被监控机上ping的目标ip"
    Interval 2.0
    Timeout 0.9
    TTL 255
</Plugin>

根据InfluxDB的container id部署grafana

在vps的ssh执行docker ps -f ancestor=influxdb:alpine.这时候会返回一个形如docker-04f39d一样的容器名称.复制备用
转到HyperApp的商店页面.找到Docker Image然后选择服务器并且保存进入配置界面
请完全按照下图配置进行填写！
保存并安装,这时候两个docker如果正常启动并且没有报错.访问域名就会正常出现grafana的登录界面.

应用设置名称	内容
Image	grafana/grafana
Options	`--link docker-04f39d(请自行修改为你的InfluxDB的容器名称):influxdb -v /root/monitor/grafana:/var/lib/grafana`
Command
Args
Nginx设置名称	内容
域名	你要给grafana的域名
应用端口	3000
Https	将http重定向到https
域名	你要给grafana的域名（自动填写）
邮箱	域名所对应的邮箱

如果在grafana运行过程中遇到localhost的问题.那么请在初始登录完grafana之后在options里面加上-e GF_SERVER_ROOT_URL="https://你要给grafana的域名"并且更新配置.
如果遇到安装失败报错格式不正确.请检查--link的两个短杠是否被系统自动合并

设置Grafana

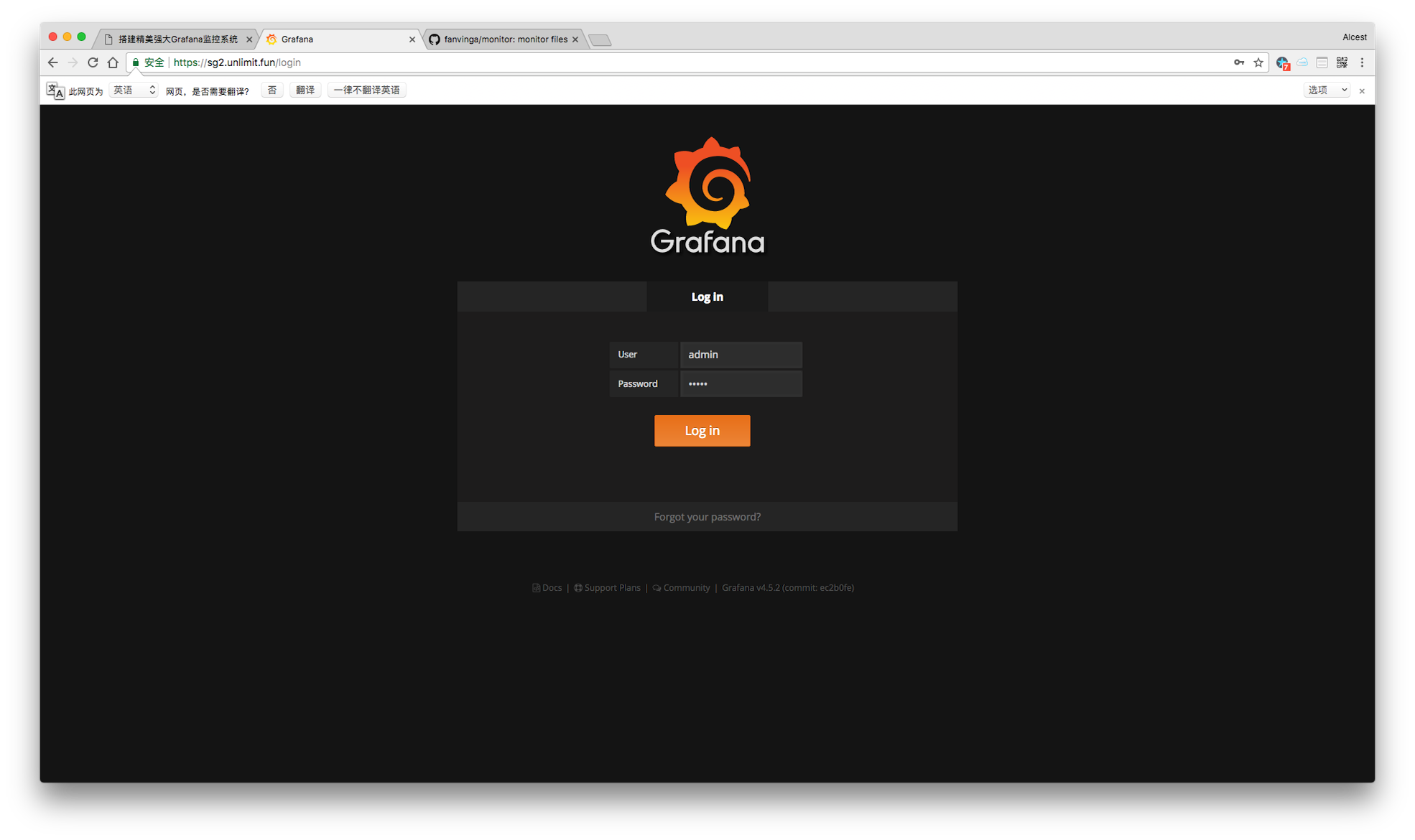

如图登录grafana
- 用户名 admin
- 密码 admin

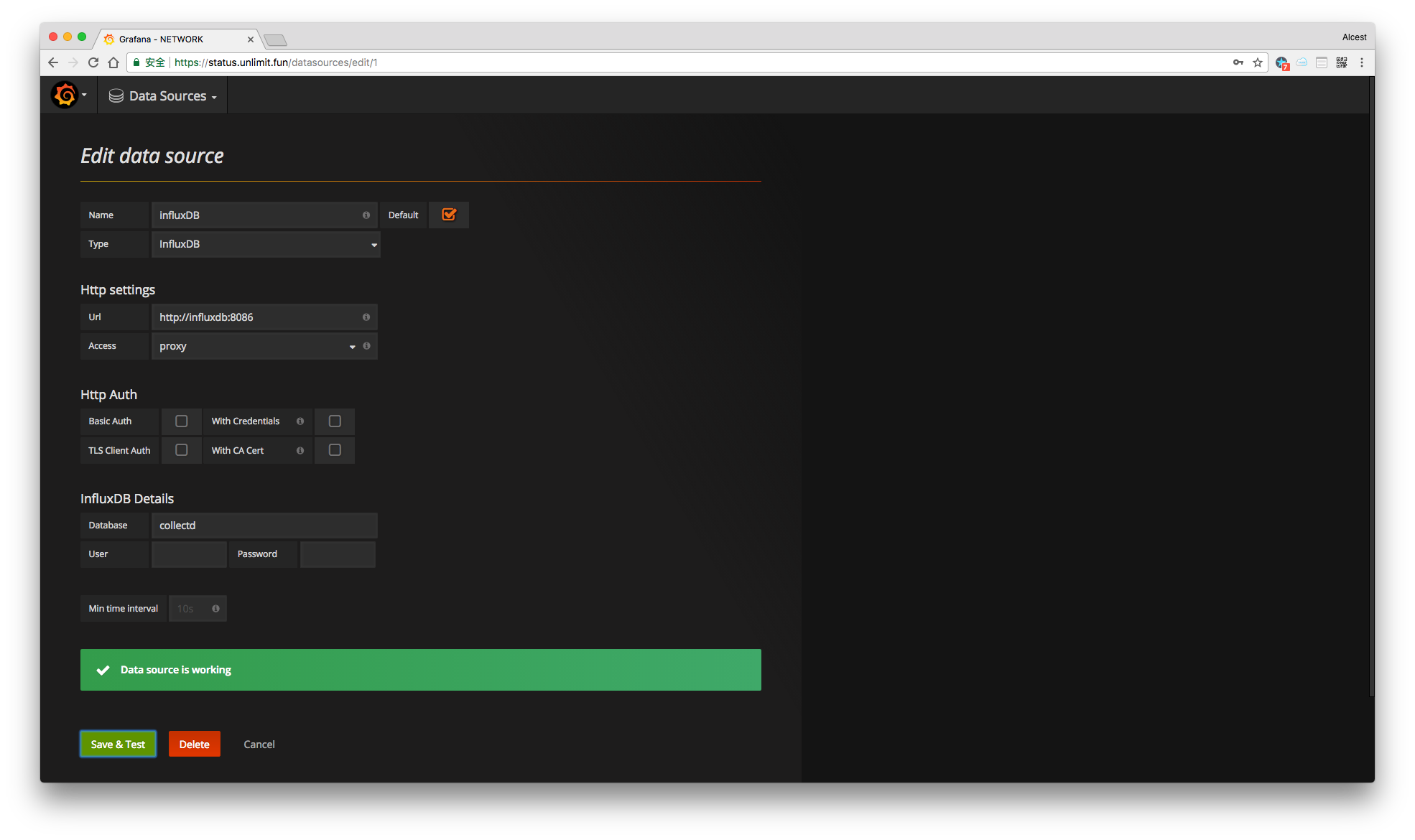

点击Add data source来到增加数据库界面.按照下图填写配置.要完全一致!
点击Dashboards然后选择New.选择一个图表样式.这里用Graph举例.再点击一下Panel Title.会出来一个小菜单.选择Edit.按照下图进行配置并且在Legend选项卡开启Avg即可得到一个节点到联通的链路信息图例.
这只是其中一个小例子.还有监控CPU/内存/硬盘/流量/IO等等的图例.请到Grafana官网查找图例配置教程(官网真的文档非常非常非常齐全).或者Google搜索别人提供的配置.
